Wasserstoff-Brennstoffzellen-Prüfstand

Vet Energy ist einer der bekanntesten Hersteller und Lieferanten von Wasserstoff-Brennstoffzellen-Prüfständen in China. Unsere Fabrik ist auf die Herstellung von Wasserstoff-Brennstoffzellen-Prüfständen spezialisiert. Wir halten uns an das Prinzip der Qualitätsorientierung und Kundenpriorität, wir begrüßen aufrichtig Ihre Briefe, Anrufe und Untersuchungen für die geschäftliche Zusammenarbeit.

Anfrage absenden

Produktbeschreibung

VET Energy ist ein nationales High-Tech-Unternehmen, das sich auf Forschung und Entwicklung, Produktion, Vertrieb und Service von Brennstoffzellenteilen wie Brennstoffzellenstapel, Membran-Elektroden-Einheit, Bipolarplatte, PEM-Elektrolyseur, Brennstoffzellensystem, Wasserstoffgeneratorsystem und Brennstoffzelle spezialisiert hat Prüfstand, Katalysator, Kohlepapier und BOP-Teile.

Im Laufe der Jahre haben wir das internationale Qualitätsmanagementsystem ISO 9001: 2015 bestanden, wir haben eine Gruppe erfahrener und innovativer Branchentalente und F & E-Teams zusammengestellt und verfügen über umfangreiche praktische Erfahrung in Produktdesign und technischen Anwendungen. Wir können die Brennstoffzelle an die Anforderungen jedes unserer Kunden anpassen.

Wir bieten Ihnen von ganzem Herzen professionellen, exzellenten Service und hochwertige Produkte mit Preisvorteilen.

Wasserstoff-Brennstoffzellen-Prüfstand

1. Produkteinführung

Dieser Wasserstoff-Brennstoffzellen-Prüfstand wurde von unserem Unternehmen in Eigenregie entwickelt und produziert. Es wird verwendet, um die konstante Spannung, den konstanten Strom, die Leistung, die Leistung und die Lebensdauer einer Wasserstoff-Brennstoffzelle zu testen.

Der Prüfstand wird auf die Ausrüstung angewendet, die automatisch den Arbeitsstatus und die Leistungsindizes der Wasserstoff-Brennstoffzelle des Benutzers testet. Die Ausrüstung besteht aus einem mobilen Prüfstand und zusätzlichen Verbindungskabeln und ist mit einer Wasserstoff-Timing-Abgasvorrichtung, einer programmierbaren elektronischen Gleichstromlast, einer doppelten Gleichstromversorgung, einem Wasserstoff-Durchflussmesser und anderen Ausrüstungen ausgestattet.

Das Gerät erfordert Fachleute, um es in die Betriebsposition zu bringen und zu reparieren, das Kabel an das getestete Gerät anzuschließen, die Stromversorgung und die Gasquelle zu überprüfen und die Software gemäß den vom Computer angezeigten Anweisungen zu starten. Das System kann die Testbedingungen automatisch einstellen, die Testergebnisse erhalten, und die ausgegebenen Testergebnisse können auf dem Computermonitor angezeigt und bei Bedarf im Computer oder auf einem USB-Laufwerk gespeichert werden.

2.Produktparameter

Parameter für den Brennstoffzellen-Prüfstand
Gasversorgungsteil	Kann mit 16 Flaschen mit 15 MPa und 40-Liter-Zylindern platziert werden
	Die Testgenauigkeit von Drucksensor, Temperatur- und Feuchtigkeitssensor und Durchflussmesser ist besser als ± 0,5 %
	Nehmen Sie ein zweistufiges Druckmindergerät an, jeder Stufendruck kann eingestellt werden, wodurch Genauigkeit und Zuverlässigkeit gewährleistet sind.
	Der Durchflussmesser ist im Mitteldruckbereich installiert, was praktisch ist, um den momentanen und kumulativen Durchfluss zu überprüfen.
	Magnetventileinlass und -auslass, mit automatischen und manuellen Ventilen, einschließlich externer Rohrleitungen und Stopfen.
DC-Netzteil	Kann Zweikreis-Gleichstrom liefern, einzelne 0-60-V-Spannung einstellbar, Strombereich 0-5A
Teil lädt	Der Lastteil ist eine programmierbare elektronische Last, ein Computerhost und ein industrielles Display
	Maximale Leistung: 3000 W, maximaler Strom: 500 A, maximale Spannung: 500 V
	Unterstützt die synchrone Last von 16 Lasten, um die Testanforderungen der Mehrkanal-Ausgangsstromversorgung zu erfüllen
	Unterstützt die synchrone Parallelschaltung von 16 Lasten, um die Leistungserweiterungsanforderungen einer Stromversorgung mit einem Ausgang zu erfüllen
	500 KHz synchrone Abtastung, 10 Hz, 100 ua, 0,1 mV stabiler Auflösungsausgang.
	Spannungs-/Stromwelligkeit (VPP/IPP), Spitzenwert- (VP+/IP+) und Talwert- (VP-/IP-) Messung.
	vier grundlegende Betriebsmodi: Konstantstrom, Konstantspannung, Konstantleistung und Konstantwiderstand.
	Unterstützt echte LED-Simulationsfunktion
	Lasteffektmessung unterstützen
	Support Zeitmessung (Timing)
	Unterstützt den Test des Überspannungsschutzes (OVP).
	Unterstützt Kurzschluss-Simulationsfunktion.
	Unterstützt Batterieinnenwiderstand und Batterietest.
	Unterstützt von- und Voff-Funktionen
	Unterstützt den Test des Überspannungsschutzes (OVP).
	Lasteffektmessung unterstützen
	Unterstützt den Ausgang zur Überwachung der aktuellen Wellenform.

3.Produktmerkmal und Anwendung

Produktmerkmale:

Voll integriert und kompakt

Präzise Steuerung des Gasflusses

Präzise Temperatur- und Feuchtigkeitskontrolle

Präzise elektronische Last für Brennstoffzelle

Mehrere Sicherheitsfunktionen

Die Software verfügt über vollständige Funktionen.

Anwendungen:

Geeignet für PEMFC-Einzelzelle.

4.Produktdetails

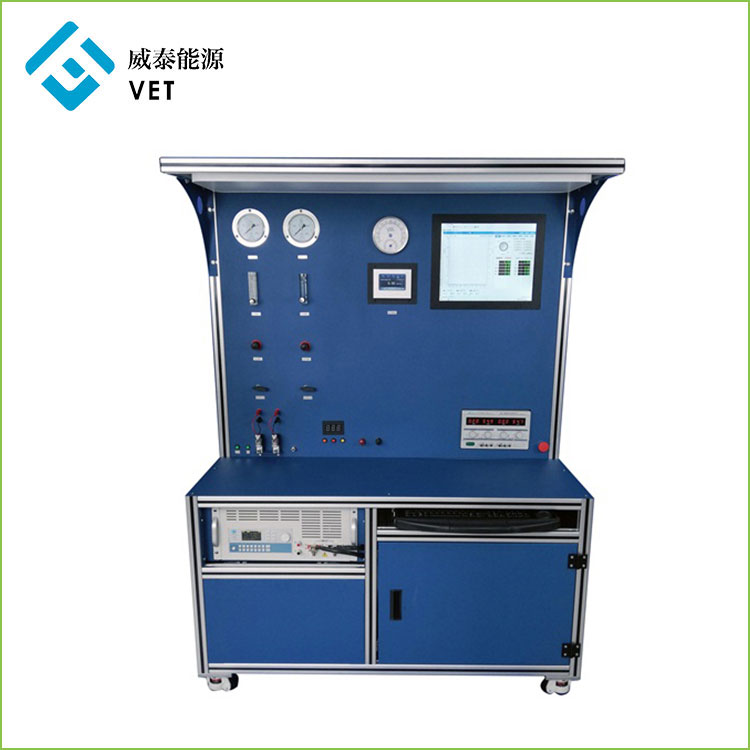

Vorstellung der Systemkomponenten

Nummer	Name
1	Wasserstoff-Manometer
2	Druckluftmesser
3	Hygrothermograph
4	Wasserstoff-Durchflussmesser
5	Anzeigebildschirm
6	Scheinwerfer
7	Wasserstoff-Rotor-Durchflussmesser
8	Air-Rotor-Durchflussmesser
9	Wasserstoff-Druckregelventil
10	Luftdruckregler
11	Wasserstoffschalter
12	Luftschalter
13	Lichtschalter
14	Magnetventilschalter
15	Magnetventil (links ist Einlass, rechts ist Auslass)
16	Abluftzeitanzeige (einstellbar)
17	Einstellbare DC-geregelte Stromversorgung
18	Scram-Taste
19	Negativen Eingang laden
20	Positiver Eingang laden
21	Programmierbare elektronische DC-Last
22	Maus
23	Klaviatur
24	Computer-Host
25	Rad

Wasserstoffgasversorgungsteil ist:

1-Wasserstoff-Manometer: Zeigt den Wasserstoffdruck an

4-Wasserstoff-Durchflussmesser: Wird verwendet, um den momentanen Wasserstoffdurchfluss und den kumulativen Durchfluss anzuzeigen

7-Wasserstoffrotor-Durchflussmesser: Passen Sie den Wasserstofffluss an, erhöhen Sie ihn gegen den Uhrzeigersinn und verringern Sie ihn im Uhrzeigersinn, einstellbar von 0-10 l/min.

9-Wasserstoff-Druckregelventil: Stellen Sie den Wasserstoffdruck ein, niedriger gegen den Uhrzeigersinn, größer im Uhrzeigersinn, 0-0,4 MPa Druck einstellbar.

11- Wasserstoffschalter: Wird verwendet, um den Wasserstoffausgang zu öffnen und zu schließen.

14-Magnetventilschalter: Steuermagnetventil eingeschaltet.

15-Magnetventil: Wird zur Steuerung des Wasserstoffintervallauslasses verwendet, links ist das Einlassventil, rechts das Auslassventil.

16-Auspuffzeitanzeige (einstellbar): Steuern Sie das Magnetventil, das in einem Intervallzeitzyklus geöffnet und geschlossen wird, drei Tasten: Modusauswahl, Taste, Subtraktionstaste.

Der Luftversorgungsteil ist:

2-Luftdruckmesser: Zeigt den Luftdruck an

8-Luftrotor-Durchflussmesser: Stellen Sie den Luftstrom ein, erhöhen Sie ihn gegen den Uhrzeigersinn und verringern Sie ihn im Uhrzeigersinn, einstellbar von 0-10 l / min.

10-Luftdruckregler: Luftdruck einstellen, niedriger gegen den Uhrzeigersinn, größer im Uhrzeigersinn, 0-0,4 MPa Druck einstellbar.

12-Luftschalter: Öffnen und schließen Sie den Luftausgang

Der Lastabschnitt ist:

5-Anzeigebildschirm

19 und 20-Loads Eingangsport

21-DC elektronische Last

24-Computer-Host

Elektronische Last kann über Panel- oder PC-Endcomputerbedienung bedient werden.

Das Netzteil ist:

17- Regelbare geregelte DC-Stromversorgung
